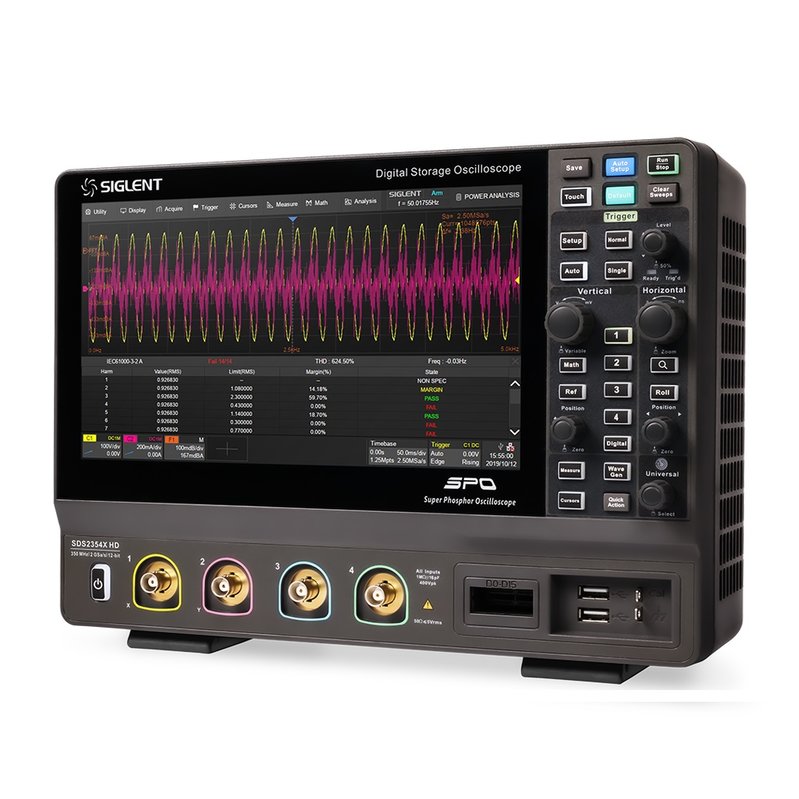

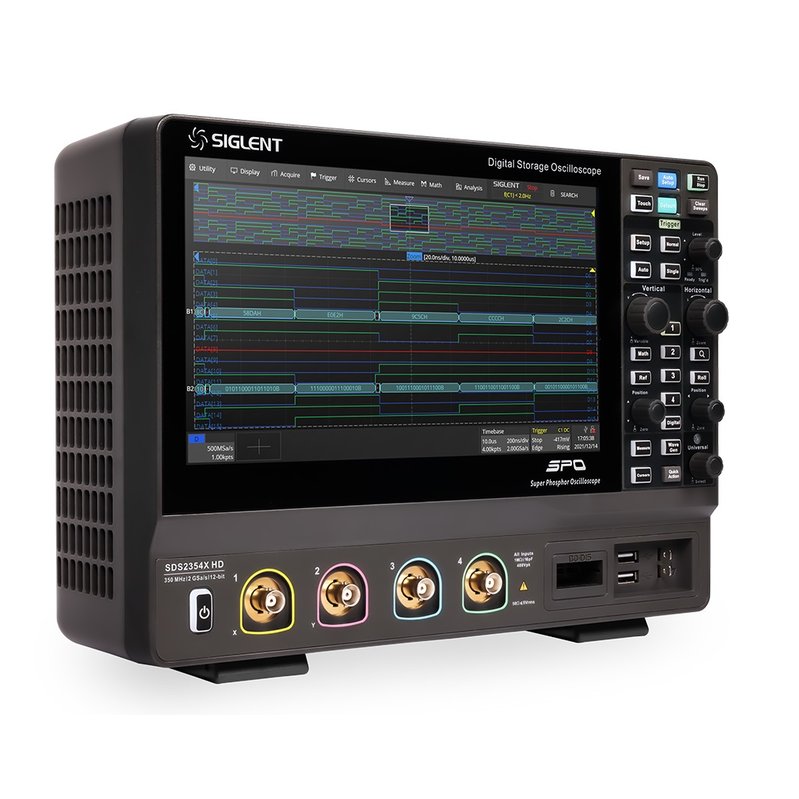

SIGLENT SDS2354X HD – это настольный 4-канальный цифровой осциллограф с высоким разрешением, оснащенный 12-битным аналого-цифровым преобразователем. Полоса пропускания 350 МГц, частота дискретизации 2 ГВыб/с, максимальная глубина памяти 200 МБ, 10,1-дюймовый дисплей.
Устройство использует технологию нового поколения SPO (Super Phosphor Oscilloscope) с максимальной скоростью захвата осциллограмм до 100 000 осц/с (нормальный режим, до 500 000 осц/с в режиме сегментированной выборки), поддержкой 256 уровней градации интенсивности осциллограммы и режимом отображения цветовой температуры.
Осциллограф оснащен инновационной цифровой системой запуска с высокой чувствительностью и низким уровнем дрожания. Система запуска поддерживает несколько мощных режимов, в частности запуск по последовательной шине. Функции записи осциллограмм в историю, поиска и навигации, графика Боде, анализа мощности и глазковой диаграммы/джиттера позволяют захватывать, сохранять и анализировать расширенные записи сигналов.
SIGLENT SDS2354X HD также предлагает впечатляющий набор измерительных и математических возможностей, опции для генератора сигналов произвольной формы с частотой 25 МГц и последовательное декодирование.
Большой 10,1-дюймовый дисплей с емкостным сенсорным экраном поддерживает жесты с несколькими касаниями, а удобный дизайн с доступом одной кнопкой к наиболее часто используемым функциям может значительно повысить эффективность работы. Осциллограф также поддерживает управление мышью и внешней клавиатурой.
Особенности
- Высокое разрешение (12-битное):
- 12-битные аналого-цифровые преобразователи с частотой дискретизации до 2 Гвыб/с;
- внешний интерфейс с минимальным уровнем шума 70 мкВ (среднеквадратичное значение) при полосе пропускания 500 МГц и точностью усиления по постоянному току 0,5 %.
- 4 аналоговых канала.
- Технология фосфорных осциллографов нового поколения (SPO):
- скорость захвата осциллограмм до 100 000 осц/с в стандартном режиме и до 500 000 осц/с в режиме сегментированной выборки;
- поддерживает 256 уровней цифровой градации и режимов отображения цветовой температуры;
- длина записи до 200 Мбит/канал;
- цифровая система запуска.
- Интеллектуальный запуск: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay и Video (поддержка HDTV). Zone Trigger упрощает расширенный запуск.
- Запуск и декодирование по последовательной шине, поддержка протоколов I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT и Manchester
- Режим сегментированной памяти, разделяющий максимальную длину записи на несколько сегментов (до 80 000) в соответствии с условиями запуска, заданными пользователем (с очень коротким периодом простоя между сегментами).
- Функция записи осциллограмм в историю (макс. длина записи осциллограмм – 80 тыс кадров).
- 50+ типов автоматических измерений, поддержка подсчета статистики с гистограммой, трэка, тренда, логических и математических операций, истории, относительных измерений.
- Математические операции (2 Мб БПФ, сложение, вычитание, умножение, деление, интегрирование, дифференциал, квадратный корень и т. д.), поддержка редактора формул.
- Множество функций анализа данных: поиск, навигация, цифровой вольтметр, счетчик, гистограмма формы сигнала, график Боде и анализ мощности.
- Режим высокоскоростной выборки с усреднением (Average), выборки со сниженным уровнем шумов (ERES).
- Высокоскоростная аппаратная функция проверки масок с инструментом Mask Editor для создания пользовательских масок.
- 16 цифровых каналов (опционально).
- Встроенный генератор сигналов с частотой 25 МГц.
- Емкостный сенсорный жидкокристаллический TFT-ЖК-дисплей (10″) с разрешением 1024×600 (поддерживает мультитач-жесты).

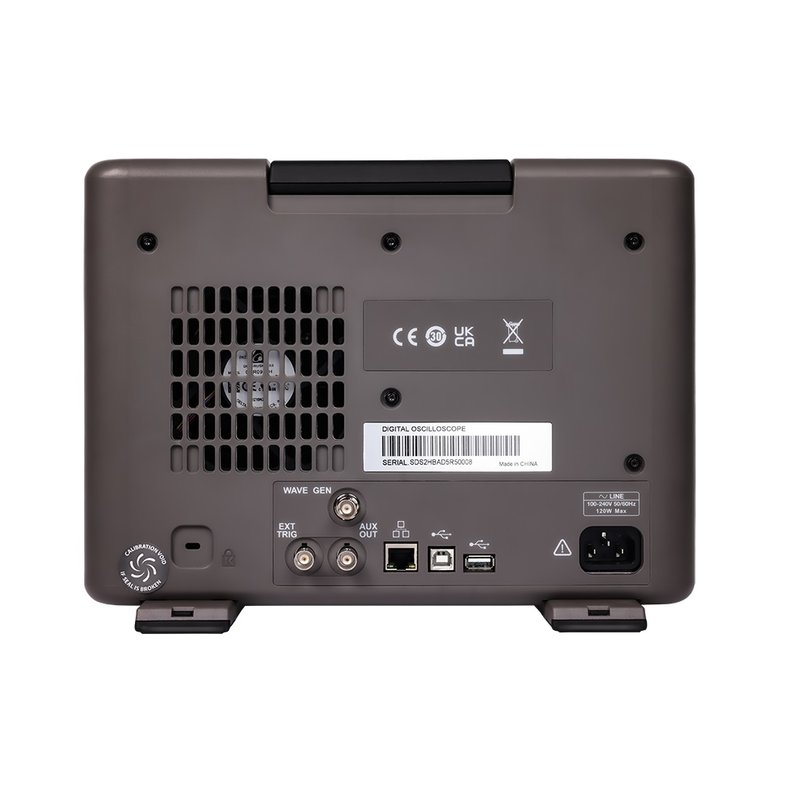

- Широкий выбор интерфейсов: USB 2.0 Host 3, USB 2.0 Device, 10/100 M LAN, внешний триггер, дополнительный выход (TRIG OUT, PASS/FAIL).
- Встроенный веб-сервер поддерживает дистанционное управление через порт LAN с помощью веб-браузера.
- Поддержка команд дистанционного управления SCPI.
- Поддержка беспроводной мыши и клавиатуры.
Технические характеристики
| Модель | SDS2104X HD | SDS2204X HD | SDS2354X HD |
| Полоса пропускания | 100 МГц | 200 МГц | 350 МГц |
| Каналы | 4 + 1 внешн. | ||
| Частота дискретизации | 2 Гвыб/с (2 канала), 1 Гвыб/с (4 канала) | ||
| Макс. глубина памяти | 200 МБ (2 канала), 100 МБ (4 канала) | ||
| Скорость захвата осциллограмм | 100 000 осц/с (стандартный режим), 500 000 осц/с (режим сегментированной выборки) | ||
| Типы запуска | Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Setup/hold, Delay, Serial | ||
| Серийный запуск и декодирование | стандарт: I2C, SPI, UART, CAN, LIN опционально: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (только декодирование) |
||
| Математические операции | 2 индикации БПФ 2 млн точек, +, -, x, ÷, ∫dt, d/dt, √, идентичность, отрицание, абсолютная величина, функция знака, ex, 10x, ln, lg, интерполяция, MaxHold, MinHold, ERES, среднее значение, редактор формул |
||
| Автоматические измерения | более 50, в частности, поддержка подсчета статистики с гистограммой, трэка, тренда | ||
| Анализ данных | Search, Navigate, History, Mask Test, Digital Voltmeter, Counter, Waveform Histogram, Bode plot и Power Analysis | ||
| Цифровой канал (опционально) | 16-канальный; максимальная частота дискретизации до 500 Мвыб/с; длина записи до 50 Мб | ||
| Генератор сигналов (дополнительно) | одноканальный генератор сигналов, частота до 25 МГц, частота дискретизации 125 Мвыб./с, память сигналов 16 тыс точек | ||
| Интерфейс | USB 2.0 Host 3, USB 2.0 Device, 10/100 M LAN, внешний триггер, дополнительный выход (TRIG OUT, PASS/FAIL) | ||
| Дисплей | 10.1-дюймовый сенсорный жидкокристаллический TFT-дисплей (1024×600) | ||
| Габариты | 317,2 мм × 236 мм × 149 мм | ||
| Вес | нетто: 4,1 кг брутто: 5,6 кг |
||
Видео
Руководство пользователя
Загрузить руководство пользователя для SIGLENT SDS2354X HD (англ.).
Дополнительные характеристики
Загрузить дополнительные характеристики для SIGLENT SDS2354X HD (англ.).
Комплектация
- Цифровой осциллограф SIGLENT SDS2354X HD — 1 шт.
- USB-кабель — 1 шт.
- Пассивный щуп (500 МГц) — 4 шт.
- Кабель питания — 1 шт.
- Беспроводная мышка — 1 шт.
- Руководство пользователя — 1 шт.
- Сертификат калибровки — 1 шт.
