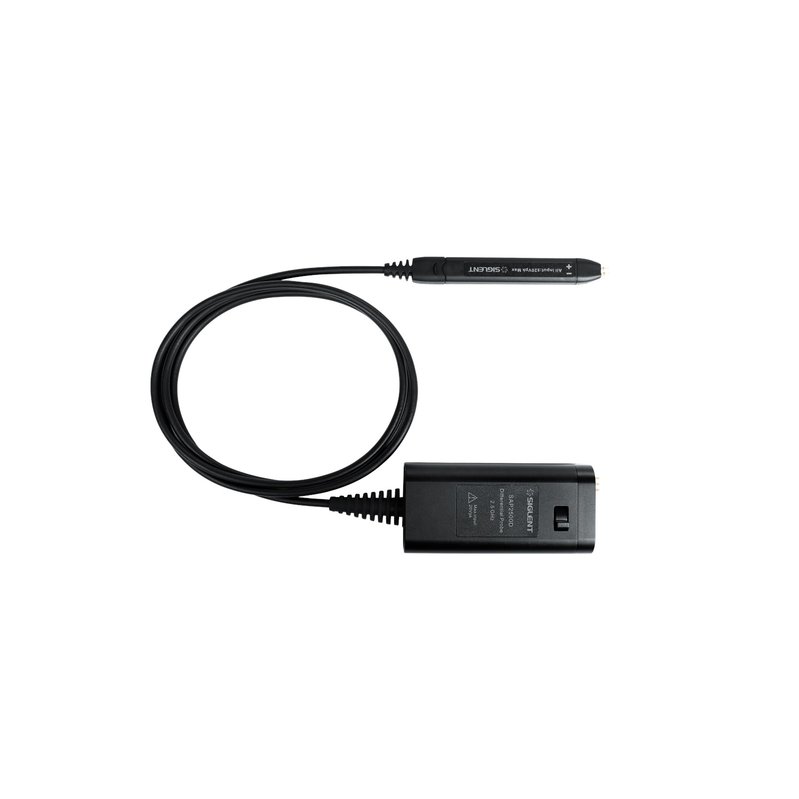

SIGLENT SAP2500D – это компактный дифференциальный щуп с высоким входным сопротивлением, созданный для измерения в различных точках тестирования. Благодаря низкой входной емкости и высокому входному сопротивлению нагрузка на цепь сводится к минимуму.
Благодаря интерфейсу SAPBus щуп SAP2500D становится неотъемлемой частью измерительной цепи осциллографа. Щупом можно управлять с передней панели осциллографа. Осциллограф также обеспечивает питание щупа, поэтому нет необходимости в отдельном источнике питания или батарейках.
Особенности
- Высокое входное сопротивление и низкая емкость обеспечивают минимальную нагрузку на цепь
- Дифференциальное измерение позволяет точно измерять разность сигналов между двумя точками
- Интерфейс SAPBus обеспечивает интеграцию и управление щупом с панели осциллографа
- Щуп питается от осциллографа, не требует внешнего источника питания
Технические характеристики
| Полоса пропускания | 2,5 ГГц |
| Входное сопротивление | 200 кОм, 1 пФ |
| Диапазон смещения | ±8 В |
| Точность усиления | <3 % |
| Максимальное входное напряжение | 20 В |
| Габариты интерфейса | 115,0 мм × 38,9 мм × 24,5 мм |
| Габариты головки щупа | 100,0 мм × 12,0 мм × 10,0 мм |
| Длина кабеля | 130 см |
Комплектация
- Измерительный щуп для осциллографа SIGLENT SAP2500D — 1 шт.
Совместимость
- SIGLENT SDS5032X
- SIGLENT SDS5034X
- SIGLENT SDS5054X
- SIGLENT SDS5102X
- SIGLENT SDS5104X
- SIGLENT SDS6054A
- SIGLENT SDS6104A
- SIGLENT SDS6204A
