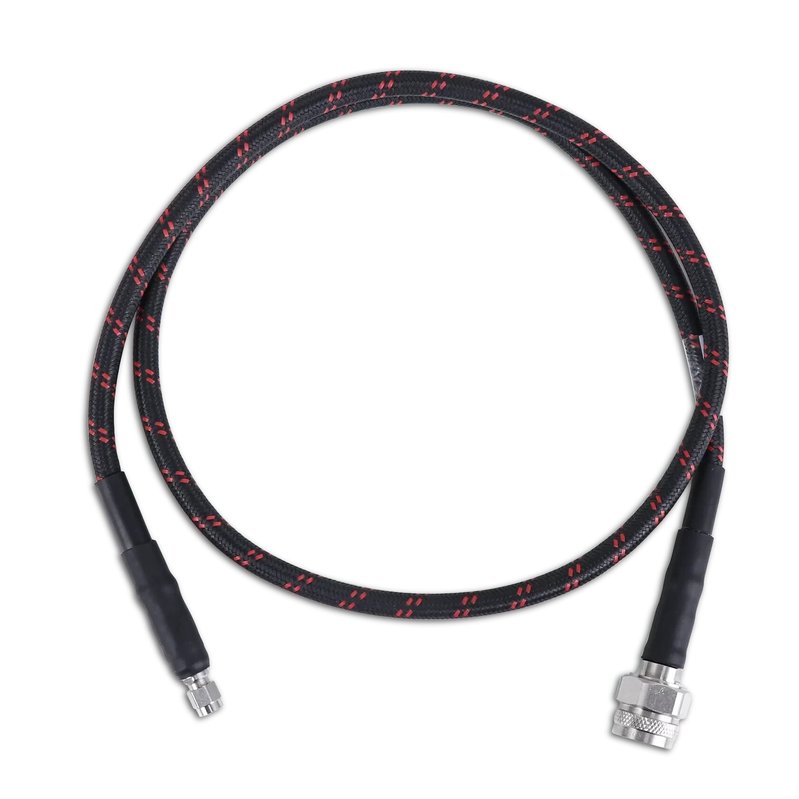

SIGLENT N-SMA-18L – это высокочастотный кабель длиной 100 см с разъемами N (папа) – SMA (папа), предназначенный для работы в диапазоне до 18 ГГц. Поддерживает импеданс 50 Ом и соответствует требованиям RoHS.
Технические характеристики
| Разъем 1 | N (папа) |
| Разъем 2 | SMA (папа) |
| Длина | 1000 ± 10 мм |
| Вносимые потери (DC – 18 ГГц) | 2,3 дБ |
| Импеданс | 50 Ом |
| Диапазон частот | DC – 18 ГГц |
| КСВН | < 1,35 до 18 ГГц |
| Стабильность фазы при изгибе | < 10° при 18 ГГц (на оправке Ø50 мм) |
| Стабильность амплитуды при изгибе | < 0,1 дБ при 18 ГГц (на оправке Ø50 мм) |
| Минимальный радиус изгиба | 50,8 мм |
| Диаметр кабеля (с броней) | 6,6 мм |
| Диапазон рабочих температур | -40°C до +150°C |
Руководство пользователя
Загрузить руководство пользователя для SIGLENT N-SMA-18L (англ.).
Комплектация
- Кабель SIGLENT N-SMA-18L — 1 шт.
